法道(Fadal)機床設備維修知識講座(一)
點擊次數:1369 發布時間:2007/7/31 11:44:40
 第1講 法道(Fadal)機床Baldor和AMC矢量變頻器的調試

   所有Fadal機床的用戶都知道,F(xiàn)adal機床主軸驅動大都采用Baldor和AMC兩種矢量變頻器。這兩種變頻器可以相互代替,只不過在調整上方式有所不同。下面就這兩種變頻器如何調整作一闡述,避免用戶在使用過程中造成不應有的錯誤。

    無論何時,只要Baldor驅動器的直流電源或主軸控制器卡被更換,就要調整零點平衡。特別是在剛性攻螺紋機床上,控制系統經掛在變頻器右側MOLEX播頭的針4和針6提供一個精確的-10V~+10V的直流控制電壓,來設定主軸的旋轉速度和旋轉方向。在剛性攻螺紋時,為了改變主軸的旋轉方向,輸出一反向的0~10V直流控制電壓,將使主軸電動機迅速地反向轉動、升速和降速。如果在停機時直流控制電壓不是精確的0V,則變頻器可能會把該電壓當做某一方向的低速旋轉命令。

    1.自動調整零點平衡

    確認變頻器被正確地安裝,主軸停轉,如圖1所示的小鍵盤已安裝上。

    用小鍵盤完成下列步驟:

1

   (1)在變頻器上安裝顯示單元(如果還沒有安裝)。顯示單元應顯示OFF MOTOR SPEED REMOTE 0 R/MIN。

   (2)按PROG鍵。

   (3)按DOWN ARROW(下箭頭)鍵兩次。

   (4)按ENTER鍵。

   (5)按DOWN ARROW鍵三次,顯示單元將顯示AUTO TURNING。

   (6)按ENTER鍵。

   (7)按UP ARROW(上箭頭),顯示單元將顯示CMD OFFSET TRM。

   (8)按LOCAL鍵。

   (9)按ENTER鍵兩次,顯示單元將顯示TEST PASSED。

   (10)按RESET鍵三次,顯示單元將顯示PRESS ENTER FOR PRESET SPEED。

   (11)按DOWN ARROW鍵一次,顯示單元將顯示ENTER FOR PROGRAMMING EXIT。

   (12)按ENTER鍵。

   (13)按LOCAL鍵,顯示單元將顯示OFF MOTOR SPEED REMOTE 0 R/MIN。

2.AMC矢量驅動器調整

   AMC

   VE150AD矢量驅動器可以配所有的主軸控制器卡,AMC驅動器的額定功率必須與主軸電機的額定功率匹配。如果它們不匹配,則主軸電機可能不會滿速旋轉。

   下面是AMC矢量變頻器發光二極管(LED)的具體描述:

   Over Current(過電流):過電流紅色,反之綠色。

   Over Voltage(過電壓):總線過電壓紅色,反之綠色。

   Under Voltage(欠電壓):總線欠電壓紅色,反之綠色。

   Regen(再生制動):再生制動時紅色,反之綠色。

   Temp(溫度):驅動器過熱時紅色,反之綠色。

   Wye/Delta(星形/三角形):星形紅色,三角形綠色。

   Fault(故障):故障紅色,反之綠色。

   Encoder pulses(編程器脈沖):在接收到編碼器脈沖時閃爍。

3.速度監控器輸出

   速度的輸出是通過P6插頭上的1號端和5號端(轉速電壓比0.1167V/100r·min-1),開關位置:

   (1)Test/OFFset(測試/偏置)OFF(偏置)。

   (2)Magneizing Current Only(激磁電流)OFF。

   (3)NC OFF。

   (4)Torque/Velocity Mode(扭矩/速度方式)OFF。

   (5)Reserved(保留不用)OFF。

   (6)Velocity/Torque Mode(速度/扭矩方式)ON(速度方式)。

   (7)+-Direction Inhibit/Enable Select(+-方向禁止/使能選擇)OFF(使能)。

   (8)5000/7500 r/min(電機轉速) ON/OFF(5000/7500 r·min-1)。

   (9)150/50 m/s vel Loop time Constant(速度環時間常數)ON。

   (10)7.355kW(10hp)/11.033kW(15hp)

   Motor(7.355kW/11.033kW電動機)ON/OFF(7.355kW/11.033kW)。

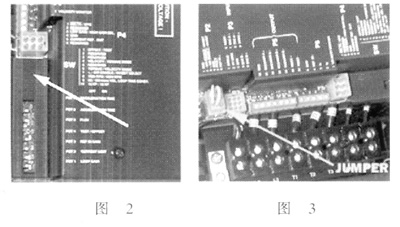

   注意:開關位于蓋子下面,必須拆下蓋子才能調整開關。開關應預置為只有開關7和開關8能夠改變(見圖2、圖3)。

1

4.電位器POT(16圈電位器)設定與調整

   Deceleration Time:減速時間(順時針旋轉增加時間)。

   Acceleration Time:加速時間(順時針旋轉增加時間)。

   Flux:磁通量(該電位器已被拆除)。

   Test/OFFset:測試/偏置。

   Ref.In Gain:參考增益(信號增益)。

   Current Limit:電流限制。

   Loop Gain:環增益。

   開關和電位器被AMC預置為初始設定。

   (1)開關設定:8 ON—5000r/min,OFF—7500r/min。10 ON—7.355kW(10hp)電動機,

   OFF—11.033kW(15hp)電動機。

   (2)電位器按下列順序調整Accel(加速時間)、Decel(減速時間)、Loop gain(環增益)、Offset(偏置)和Ref.In-Gain(參考增益)電位器。

   ①ACCEL/DECEL(加速時間/減速時間):這兩個電位器在剛性攻螺紋方式下不起作用。必須關閉機床,在插頭P6-5和電位器下面的測試點之間測量電位器的電阻值,加速/減速時間為2.2s時電阻為20kΩ,加速/減速時間為3.5s時電阻為11.8kΩ。順時針旋轉電位器增加加速時間或減速時間。

   ②LOOP GAIN(環增益):拔下P2插頭,安裝跳接線插頭(正向FOR和REV短接到COM)。順時針旋轉Loop Gain電位器,直到產生嗡嗡的聲音,然后逆時針旋轉兩圈。拆下跳接線插頭,重新裝好P2插頭。

   ③Test/OFFset(測試/偏置):對剛性攻螺紋機床,在MDI(手動數據輸入)方式下輸入G84.2。調Offset(偏置)電位器,使插頭P2的針4和針6間的電壓為0V。對非剛性攻螺紋機床,拔下P2插頭,安裝跳接線插頭(正向FOR和反向REV短接到COM)調Offset(偏置)電位器直到主軸停止旋轉。拆下跳接線插頭,重新裝好P2插頭。

   ④REF.IN-GAIN(參考增益):在MDI(手動數據輸入)方式輸入“S1000M49 M3”。調REF.IN-GAIN(參考增益)電位器,使速度監控器(插頭P6-1和P6-5)電壓為-1.22V。

   注意,如果電位器沒有預置,或遇到了問題,則預置電位器如下。

   LOOP GAIN(環增益):逆時針旋轉到頭(小環增益);CURRENT LIMIT(電流限制):順時針旋轉到頭(大電流);REF.GAIN(參考增益):順時針旋轉到頭(大增益);TEST/OFFSET(測試/偏置):逆時針旋轉到頭,然后順時針旋轉(中間);FLUX(磁通量):不可調整;ACCEL/DECEL(加速/減速時間):加速/減速時間為2.2s時,將電阻設定為20kΩ,加速/減速時間為3.5s時,將電阻設定為11.8kΩ(在插頭P6-5和電位器下面的測試點之間測得,在用歐姆表設定電位器時必須關閉機床)。
